Ultrazvukové svařování neželezných kovů, jako jsou měď nebo hliník, je osvědčený průmyslový proces již celá léta. Svařování probíhá velmi rychle, 1 až 3 sekundy, v závislosti na rozměru svařovaného místa. Ve srovnání s jinými svařovacími procesy se spojované díly méně zahřívají, takže nedosáhnou svého bodu tavení. Oproti jiným technologiím spojování to přináší řadu výhod. Nepoškodí se další materiály, které bezprostředně přiléhají ke svaru, například izolace vodičů. Spojovaný materiál navíc během přechodu do tuhého stavu nekřehne. Svar získává pevnost relaxačním procesem v prvních dvou atomárních vrstvách spojovaných dílů. Tento typ svařování se podobá svařování difuznímu.
Oblasti použití: Jedná se o řadu aplikací v oblasti zpracování kovů, od spojování vodičů a proudových lišt, přes svařování svazků vodičů a kontaktů v automobilovém a elektrotechnickém průmyslu, až po speciální aplikace se smaltovanými dráty, fóliemi a tenkými plechy. Podrobné ukázky najdete v příkladech aplikací.
Tři rozdílné metody svařování kovů:

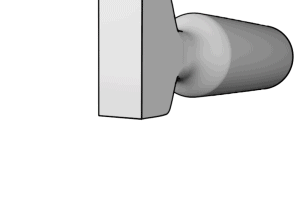

Podélná metoda:

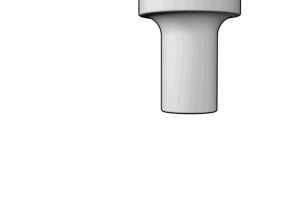

| Torzní metoda:

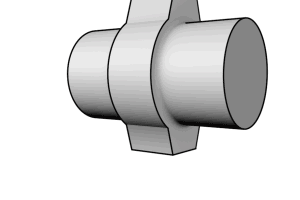

| Power Wheel:
|

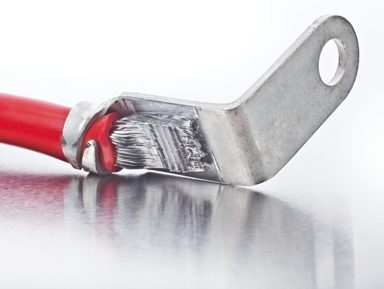

Hliníkový kabel přichycen na zahlém terminálu:

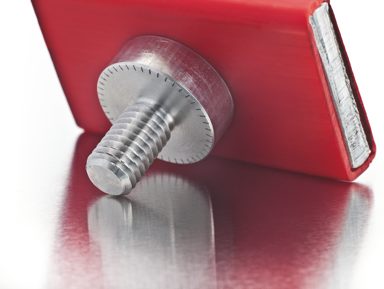

| Kontakt na izolovaném vodiči:
|

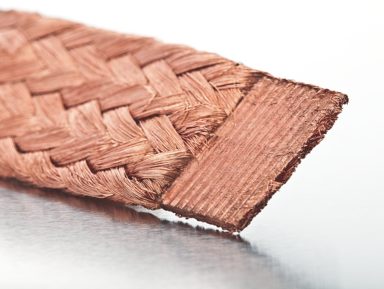

Zkompaktované měděné opletení:

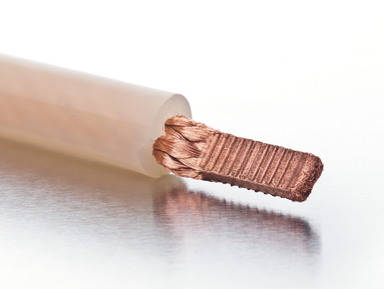

| Vysokoflexní kabel o 35mm2:
|

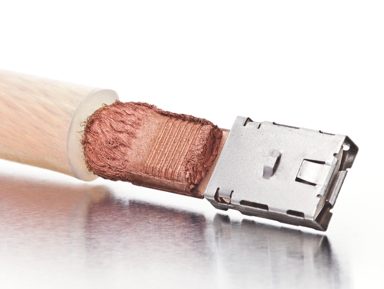

Připojením kabelu o průměru 50 milimetrů vysoko flexním kabelem na kontakt:

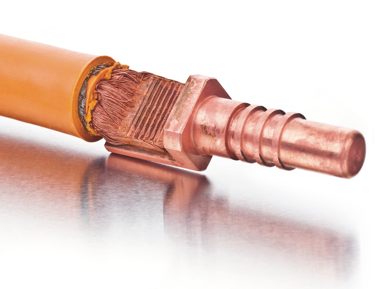

| High-flex kabel přichycený na kontakt:
|

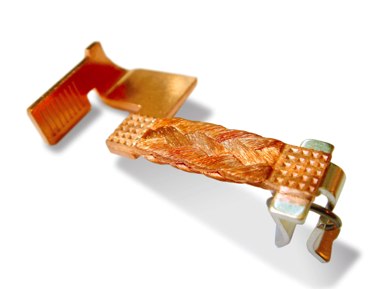

Přepínač sestavy:

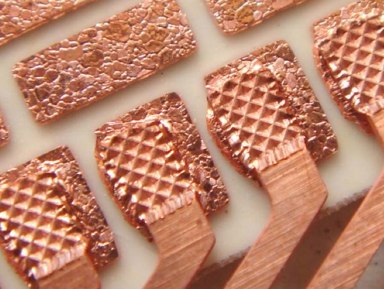

| Elektrické připojení Kabelové konektory Cu s keramickou deskou potaženou Cu:
|
