Stříhací a odizolovací automaty, stříhací stroje na kabely a profilované hadice, automaty pro stříhání stínění

AM 1000

Metzner
- Stříhací a odizolovací automat
- max. průměr kabelu 10 mm
- průřez 6mm2 (opt. 10mm2)
- odizolování max. 100 mm pravá strana a 40mm levá strana
- délka vodiče 30 mm–990m
- možnost propojit s potiskem a přídavnými zařízeními

AM 2800

Metzner
Stříhací a odizolovací poloautomat
- max. průměr kabelu 15mm
- průřez 0,5
-35mm2
- odizolování max. 180mm pravá strana a 125mm levá strana
- délka střihu 20mm
-990m
- max. rychlost podávání kabelu 3m/s
- ovládaní PLC/PC
- možnost válcové podavače/pásové podavače
- možnost propojit s potiskem a přídavnými zařízeními

AM 3800

Metzner
- Stříhací a odizolovací poloautomat
- max. průměr kabelu 20mm
- průřez 0,5–70mm2
- odizolování max. 210mm pravá strana a 110mm levá strana
- délka střihu 20mm–990m
- max. rychlost podávání kabelu 3m/s
- ovládaní PLC/PC
- možnost válcové podavače/pásové podavače
- možnost propojit s potiskem a přídavnými zařízeními

AM 3850

Metzner
- Stříhací a odizolovací poloautomat s rotační hlavou
- max. průměr kabelu 20mm
- průřez 0,5–70mm2
- odizolování max. 210mm pravá strana a 110mm levá strana
- délka střihu 20mm–990m
- max. rychlost podávání kabelu 3m/s
- ovládaní PLC/PC
- možnost válcové podavače/pásové podavače
- možnost propojit s potiskem a přídavnými zařízeními

AM 5800 / HD

Metzner
- Stříhací a odizolovací poloautomat pro silné kabely
- max. průměr kabelu 35mm
- průřez 1,5–185/240mm2
- odizolování max. 270–450mm pravá strana a 90–270mm levá strana
- délka střihu 20mm–999m
- max. rychlost podávání kabelu 2,5m/s
- pásové podavače
- možnost propojit s potiskem a přídavnými zařízeními

AM 5850 HD

Metzner
- Stříhací a odizolovací poloautomat s rotační hlavou
- max. průměr kabelu 30mm
- průřez 1,5–185mm2
- odizolování max. 270–450mm pravá strana a 90–270mm levá strana
- délka střihu 20mm–999m
- max. rychlost podávání kabelu 2,5m/s
- pásové podavače
- možnost propojit s potiskem a přídavnými zařízeními

CT 4100 / 4200

Metzner
- Stříhací zařízení pro profilované hadice
- zaručený střih na vrcholu vlny
- průměr hadic 4,5–35 mm
- rychlost posuvu 90 m/min
- možnost propojit s potiskem a přídavnými zařízeními
- volitelné: podélný řez

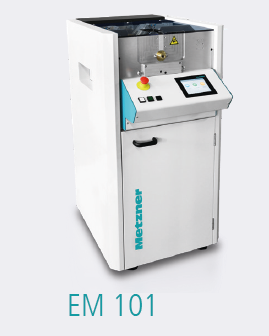

EM 101

Metzner
Stroj pro střih folie bez poškození stínění

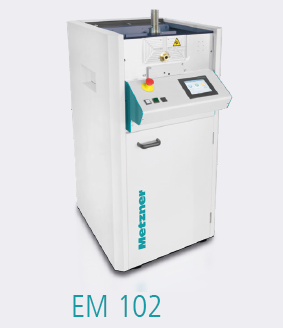

EM 102

Metzner
Nasazování přídavných komponent (např. objímky)

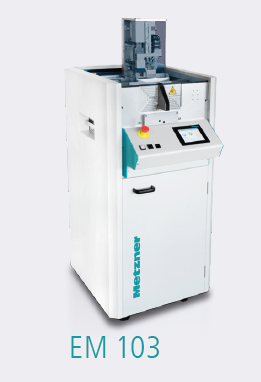

EM 103

Metzner
Střih stínění bez poškození spodní izolace

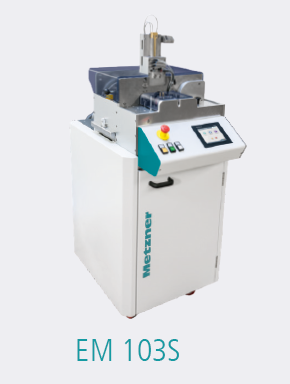

EM 103S

Metzner
Střih stínění pro malé průměry do 8 mm

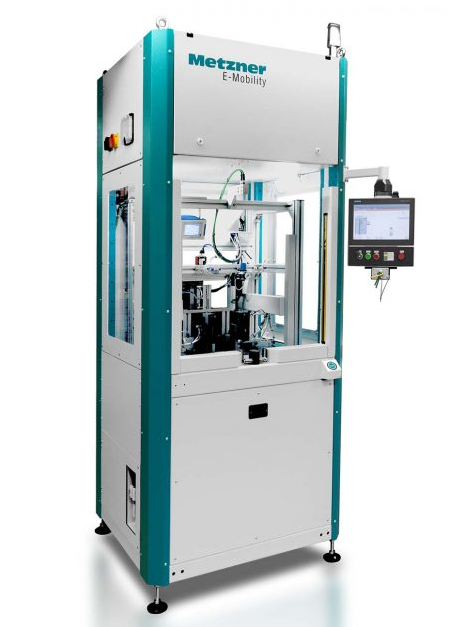

EM 300

Metzner
- Metzner EM 300 představuje všestranný a modulárníautomatizační platformu.

- Připravena na plnou sledovatelnost a Průmysl 4.0

- Navržena pro rychlou a snadnou výměnu procesních nástrojů

- Základní stanice určená pro všechny vysokonapěťové kabely a montážní procesy

- Připravena růst podle toho, jak rostou vaše potřeby

- EM 300je navržen tak, aby jej bylo možné řetězově propojit s několika dalšími zařízeními.stanic s vyšší úrovní automatizace (viz EM900 jako plně automatizovanou zpracovatelskou linku)

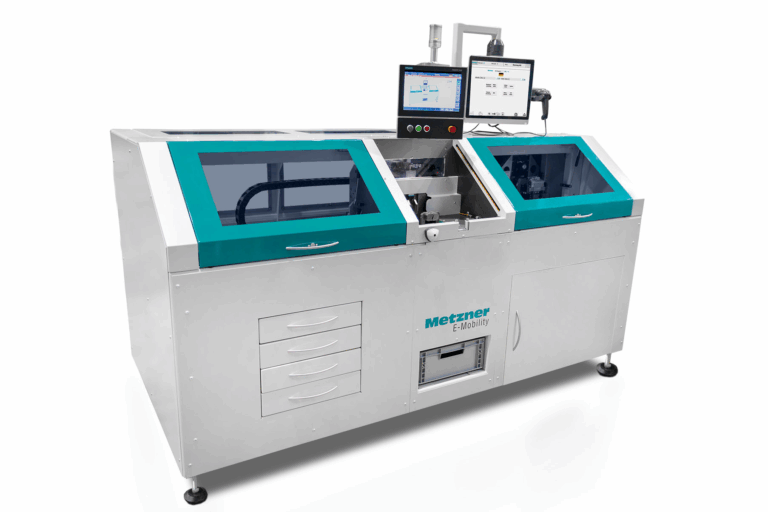

EM 600

Metzner
- Modulární automatizační platforma pro kompletní procesní portfolio HVsvazků.

- Platforma je alternativně navržena pro nakládání jedním operátorem.

- Snadné rozšíření platformy o další procesy a přechod na vyšší stupeň.úrovně automatizace

- Doba cyklu kratší než 30 sekundJedna osoba může snadno paralelně obsluhovat 2 až 3 stanice EM 600

- Nákladově efektivní automatizace

- Navrženo pro rychlou a snadnou výměnu procesních nástrojů

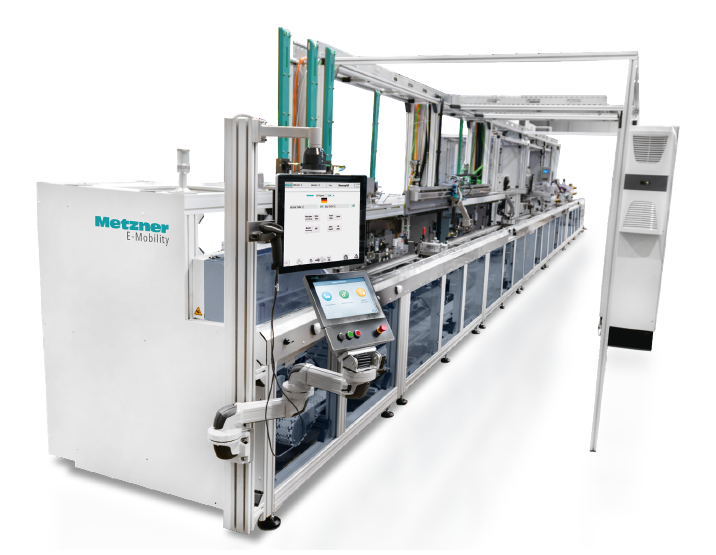

EM 700

Metzner
- Propojení s automatickým přenosem kabelů

- Možnost zpracování specifických konektorových systémů

- Pro nakládání dílů je nutná pouze jedna obsluha na lince

- Automatické vykládání

- Zpracování všech délek kabelů

EM 900

Metzner
Kompletní automatizované pracoviště pro HV kabely

KL-BV

Metzner
Střih tenkých, elastických a na tlak citlivých materiálů

Podavače PF 235.30 / .100

Metzner
- Pásový podavač pro kabely / hadice
- slouží pro přesné podávání při vysoké rychlosti
- šířka materiálů 30 / 100 mm
- výška materiálů 30 mm
- ukazatel výšky pásů pro přesné nastavení

SM 4000

Metzner
- Stříhací zařízení pro již podélně rozříznuté profilované hadice
- zaručený střih na vrcholu vlny, i když hadice je už předem podélně rozříznuta
- průměr hadic 7,5–40 mm
- rychlost posuvu 160 m/min
- možnost propojit s potiskem a přídavnými zařízeními

ST-OB RED / GREEN

Metzner
- Stříhací zařízení
- možnost stříhaní kabelů / plochých kabelů / bužírek
- max. průměr materiálu 30mm
- max. průřez kabelu 50mm2
- rychlost posuvu 60 m/s
- délka střihu 0,1mm–999m
- pásový podavač
- možnost propojit s potiskem a přídavnými zařízeními

Triathlon

Metzner
automat pro výrobu kabelů do rozváděčů

TRIATHLON 2000

Metzner
Linka pro rozvaděčové kabely


- max. průměr kabelu 4mm s krimpováním dutinek
- 6mm bez dutinek

- průřez 0,14
-6 mm2

- průřezy pro krimpování 2,5 / 4 mm2

Variocut Red / Green / Blue

Metzner
- Stříhací zařízení
- možnost stříhaní kabelů / plochých kabelů / bužírek
- max. průměr materiálu 30mm
- max. průřez kabelu 50mm2
- rychlost posuvu 45/90/120 m/s
- délka střihu 0,1mm–999m
- pásové podavač
- možnost propojit s potiskem a přídavnými zařízeními
