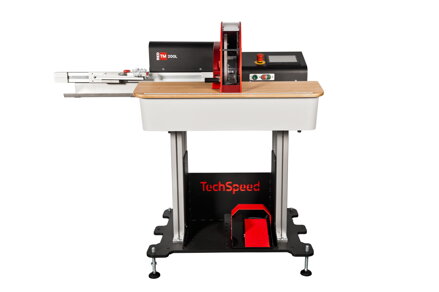

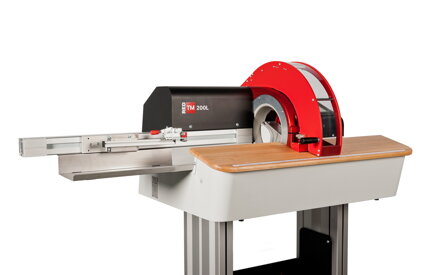

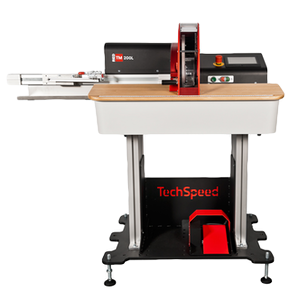

RED TM 200 je programovatelné stolní zařízení pro bandážování vodičů a kabelových svazků. Vyznačuje se nejmodernějšími komponenty, které zaručují vysokou úroveň přesnosti a bezpečnosti práce.

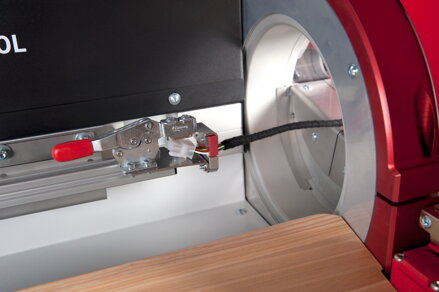

TM 200 je vybaven lineárním transportem, který táhne kabely nebo kabelový svazek z bandážovací hlavy. Automatizace všech pohyblivých částí stroje zaručuje přesné a opakovatelné překrytí pásky od samého začátku procesu až do jejího konce.
TM200 je snadno programovatelný. Operátoři nebo vedoucí mohou připravit více programů, které umožňují snadnou a opakovatelnou výrobu. Protože je délka lineárního posuvu omezená, je stroj nejvhodnější pro výrobu krátkých svazků. Náš uživatelsky přívětivý software však umožňuje programovat komplexní produkty až do 20 větví.

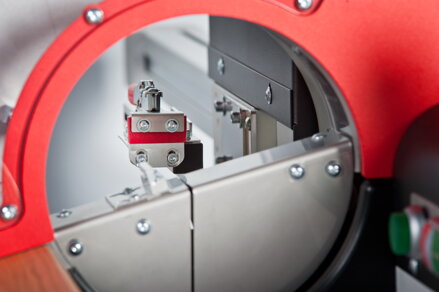

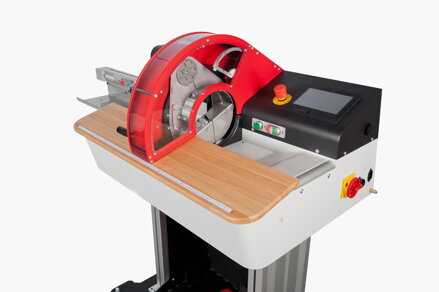

Díky promyšlenému designu a inovativním funkcím, jako je náš patentovaný ochranný kryt bandážovácí hlavy, je TM 200 bezpečný a snadno ovladatelný. To minimalizuje požadovaný čas na zaškolení obsluhy a umožňuje větší flexibilitu při plánování výroby.
Díky použití servomotorů ve spojení s přesným lineárním posuvem je výroba snadná a opakovatelná. Flexibilní software poskytuje mnoho možností přizpůsobení produktu podle požadavků a designu. Každý krok v programu je konfigurován individuálně.
Řada volitelných doplňků pomáhá přizpůsobit zařízení potřebám a požadavkům zákazníka.
Průměr kabelového svazku: max. 20 mm (volitelně 35 mm)
Šířka pásky: 9 - 19 mm
Vnější průměr pásky: max. 165 mm
Typ pásky: všechny dostupné pásky s jádrem 1,5 "nebo 3"
Rychlost otáčení hlavy: 0 - 1 000 ot./min
Lineární přepravní délka: 1,0 m (další délky na vyžádání)
Úrověn hluku: <74 dB
Rozměry (Š × H × V): 1392 x 690 x 570 mm
Hmotnost: 103 kg (Rozměry a hmotnost jsou podle základního stroje)
Přípojení: 230V/16A, 6 bar stlačeného vzduchu.
Kompatibilita s CE
TM 100 plně vyhovuje všem směrnicím CE a EMC týkajícím se mechanické a elektrické bezpečnosti a elektromagnetické kompatibility.
Doporučuje se, aby byly předloženy vzorky drátu, aby se potvrdilo, že proces zpracování požadovaného stroje je možný.
