Procesy ultrazvukového řezání zahrnují všechny druhy řezání nebo dělení spojených dílů. Díky vysoké frekvenci lze snížit přítlak na řezanou součást. Díky tomu má provedený řez čistý povrch. V praxi existují dva různé procesy: řezání se zatavováním a samotné řezání. Řezání se zatavováním se používá převážně v oblasti textilních materiálů, folií a vlněných výrobků. Ultrazvukové řezání se používá u potravin i pro pevné materiály, jako je pryž, molitan a umělá kůže.
Řezání se zatavováním
Pomocí ultrazvuku lze z termoplastů, vrstvených látek, vlněných materiálů nebo folií vyříznout jakýkoli tvar a současně zatavit vyřezaný obrys. Podíl termoplastových vláken musí být minimálně 20 %. Vibrace generované ultrazvukovým systémem vytvářejí naproti řezné kovadliny řezný účinek s odpovídajícím obrysem řezání. Současně dochází k tlumení vibrací, čímž vzniká v řezné zóně teplo způsobující svaření řezné hrany.
Řezání
Čepel nože vibrující ultrazvukovou frekvencí provádí rychlý a přesný řez s minimálním odporem a bez uvolňování částic. Ultrazvuk se používá k řezání hotových výrobků již mnoho let. Při řezání pekařských výrobků, energetických tyčinek, sýru, pizzy apod. snižuje vibrační (studená) řezná sonotroda odpor řezného procesu a zároveň se čistí od jakýchkoli přilepených zbytků výrobku. Výsledkem jsou hladké, reprodukovatelné řezné hrany bez deformací a tepelného poškození výrobků.
Oblasti použití
Vyřezaný obrys během jediného zdvihu. Okraje vlněných výrobků a látek se zataví, a poté jediným průchodem vyřežou. Lze vyřezat téměř každý požadovaný obrys. Typické aplikace zahrnují filtrační masky a hygienické výrobky.
Nepřetržité zatavování a řezání
Zatavování a řezání vlněných látek a tkanin je nepřetržitý proces. Lze navíc pracovat různou rychlostí, například při spouštění nebo za účelem vzájemného sladění jednotlivých procesů.
Řezání a navařování
Vlněné látky a tkaniny lze navařovat na lisované plastové díly a vyřezávat jediným průchodem. Při tomto procesu se zataví okrajová zóna a předejde se tak třepení. Typickými aplikacemi jsou membrány v odvětvích, jako jsou zdravotnictví, automobilový průmysl, elektronika a obalové materiály.
Řezání a dělení pevných materiálů
Čepel nože vibrující ultrazvukovou frekvencí vniká do řezaného materiálu s minimálním odporem a dělí jej přesně bez vznikajícího odpadu.
Výhody pro zákazníka – řezání se zatavováním:
- Řezání a zatavení vlněných látek a tkanin jediným průchodem
- Estetické a zatavené okraje řezu
- Řezání a našívání tkanin na lisované díly jediným průchodem
- Komplexní a podrobné informace o výrobku a dokumentace
- Čistě vyřezané okraje i při delších dobách zpracování
Výhody pro zákazníka – řezání:
- Čepel se sama čistí, neulpívají na ní proto žádné zbytky řezaného materiálu
- Snížení prostojů z důvodu čištění
- Řezáním bez přítlaku nedochází k žádné deformaci materiálu
- Vysoká kvalita řezu, bez znečištění a praskání jednotlivých vrstev
- Možnost zkrácení doby zpracování
- Žádný přísun tepla do výrobku – nástroj se nezahřívá
Odvětví:
- automobilový průmysl
- zdravotnictví
- textilní průmysl
- potravinářství
- plasty
- obaly
Ukázky
Vyrážení děr:
Uříznutí etikety na tkané a netkané textilie:
Sešívání kombinovaných polymerních a textilních součástí:
Microfine svařování vláken a separace:

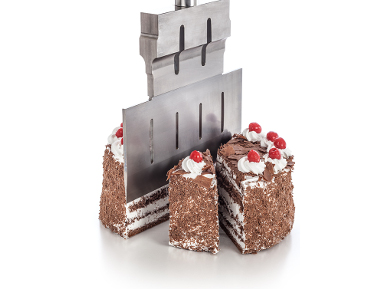

Bezchybné porcování dortů:
Chléb-měkký,tvrdý zmražený:

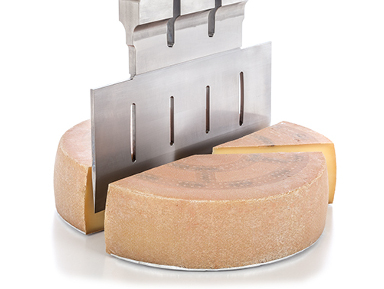

Dokonalé řezání sýrů:

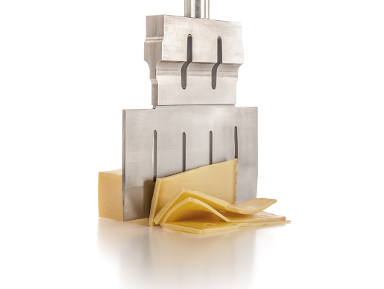

Nakrájený sýr na tenké plátky:
