Bodové svařování ultrazvukem

0 položek

Ultrazvukové bodové svařování se používá převážně v případech, kdy je například třeba svařit ploché výlisky bez přípravy svaru (ED) (např. polotovary, výlisky tvarované za tepla, vyfukováním, protlačováním a velkoplošné výlisky). Hrot sonotrody proniká horním dílem do dílu spodního. Na styčných plochách výlisků se vytváří teplo, v důsledku čehož dochází k plastifikaci a svaření materiálu. Vytlačený plast teče směrem nahoru a vytváří kruhovou vyvýšeninu. Na zadní straně spodního dílu nejsou téměř žádné známky svařování. Výlisky lze vhodným způsobem uchytit pomocí přítlačných a upínacích přípravků. Tloušťka výlisku v kontaktu se sonotrodou nesmí překročit 8 mm. Bodové svařování lze provádět také pomocí přenosného ručního přístroje k ultrazvukovému svařování (svařovací pistole).

Ukázka bodového svařování:

Bodové svařování

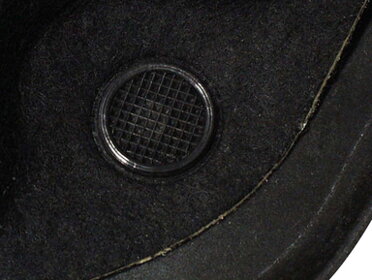

Bodové svařování izolace do plastové části:

Bodové svařování izolace do plastové části

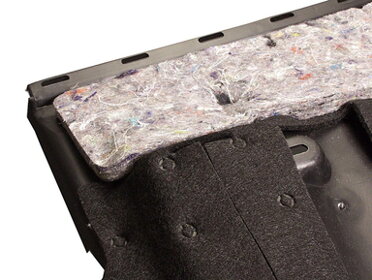

 Bodové svařování izolace do plastového tvarování:

Bodové svařování izolace do plastového tvarování
